一、現狀分析

近年來，電網智能化過程中集成新能源、新材料、新設備和先進的信息技術，電網控制技術實現電力在發電、輸電、配電、用電過程中的數字化管理、智能化決策、優化資源配置，充分滿足用戶對電力的各方面需求，確保電供應的安全、可靠和經濟，滿足環保要求，適應電力市場多元化發展。智能電網是未來電網發展的趨勢，作為電網中的核心設備，具有自監測、自診斷功能的電力變壓器是最重要的環節之一，其長期安全運行直接影響著供電的安全性和可靠性，決定著電網的智能化水平。

感知智能變壓器運行狀態的基礎是一系列的在線監測，其中變壓器繞組溫度的準確監測對變壓器狀態評估和電網負荷調控具有重要的意義。變壓器繞組溫度（尤其是其最熱部分的溫度）對絕緣材料的溫度和老化起決定作用，運行壽命也主要取決于它的繞組溫度，根據“6℃法則”，變壓器老化率與溫度的關系是在基準溫度基礎上，溫度沒上升 6℃變壓器壽命降低一半，繞組過熱會導致絕緣老化、燒毀、擊穿等惡性事故，因此， 準確實時的測量變壓器繞組溫度從技術性、安全性和經濟性考慮都顯得尤為重要。

二、特點優勢

（1）光纖本身具有電磁絕緣性，不受電磁干擾

（2）無源實時監測

（3）體積小，重量輕

（4）靈敏度高，使用壽命長

（5）數據可實時回傳后臺，實現在線監測，減少運維成本

（6）具有數據存儲、繼電器、等功能

（7）具有4-20mA模擬量輸出、RS485接口、RJ45網口等用于通信傳輸

（8）支持MODBUS、IEC 61850通信協議

三、具體方案

3.1安裝方案

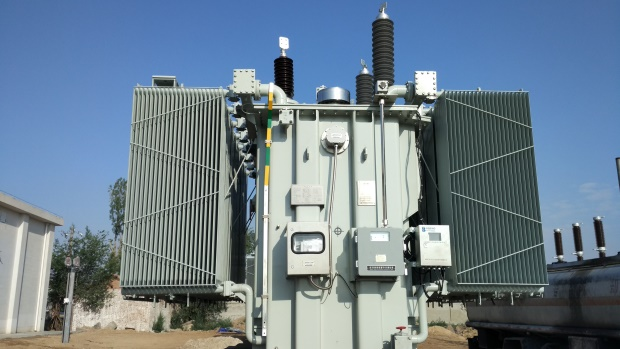

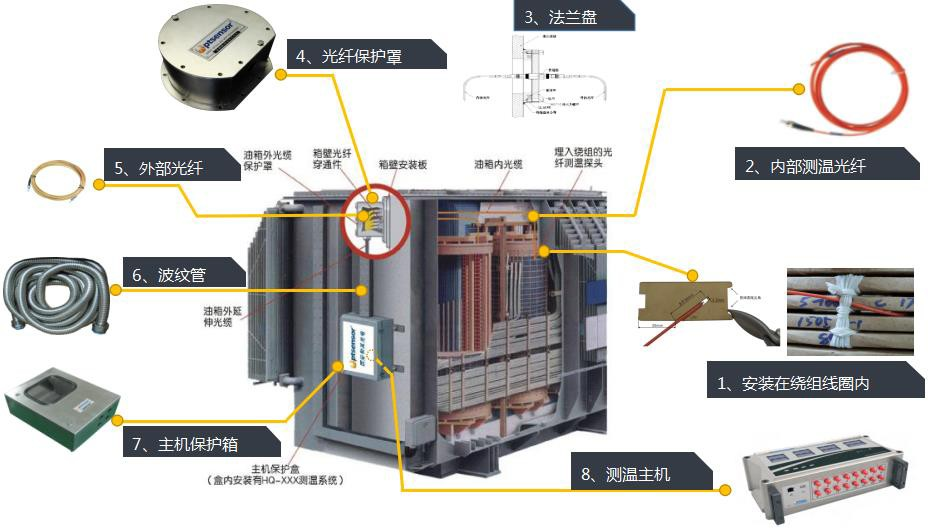

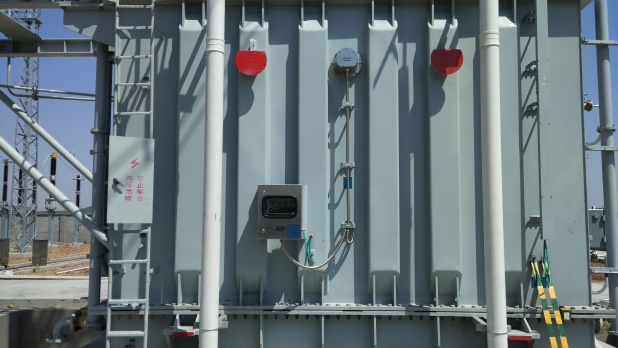

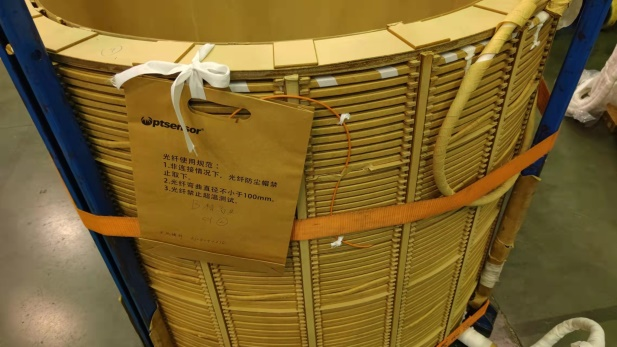

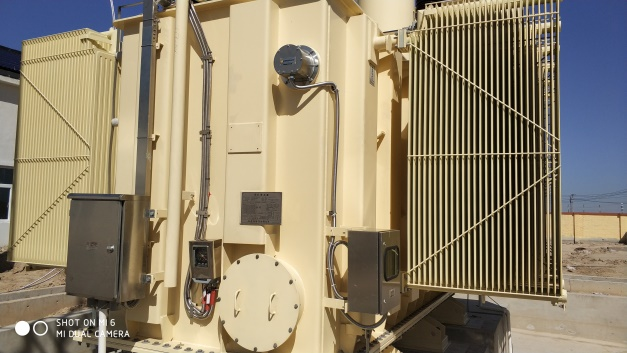

如圖所示，油浸式變壓器熒光光纖測溫系統由內部光纖、法蘭盤、外部光纖、測溫主機組成，內部光纖根據設計需求布置于繞組線圈、鐵芯、油面等部位，通過法蘭盤上的貫通器與外部光纖連接，光信號通過光纖傳導至測溫主機解析出測點溫度。

3.2后臺監控

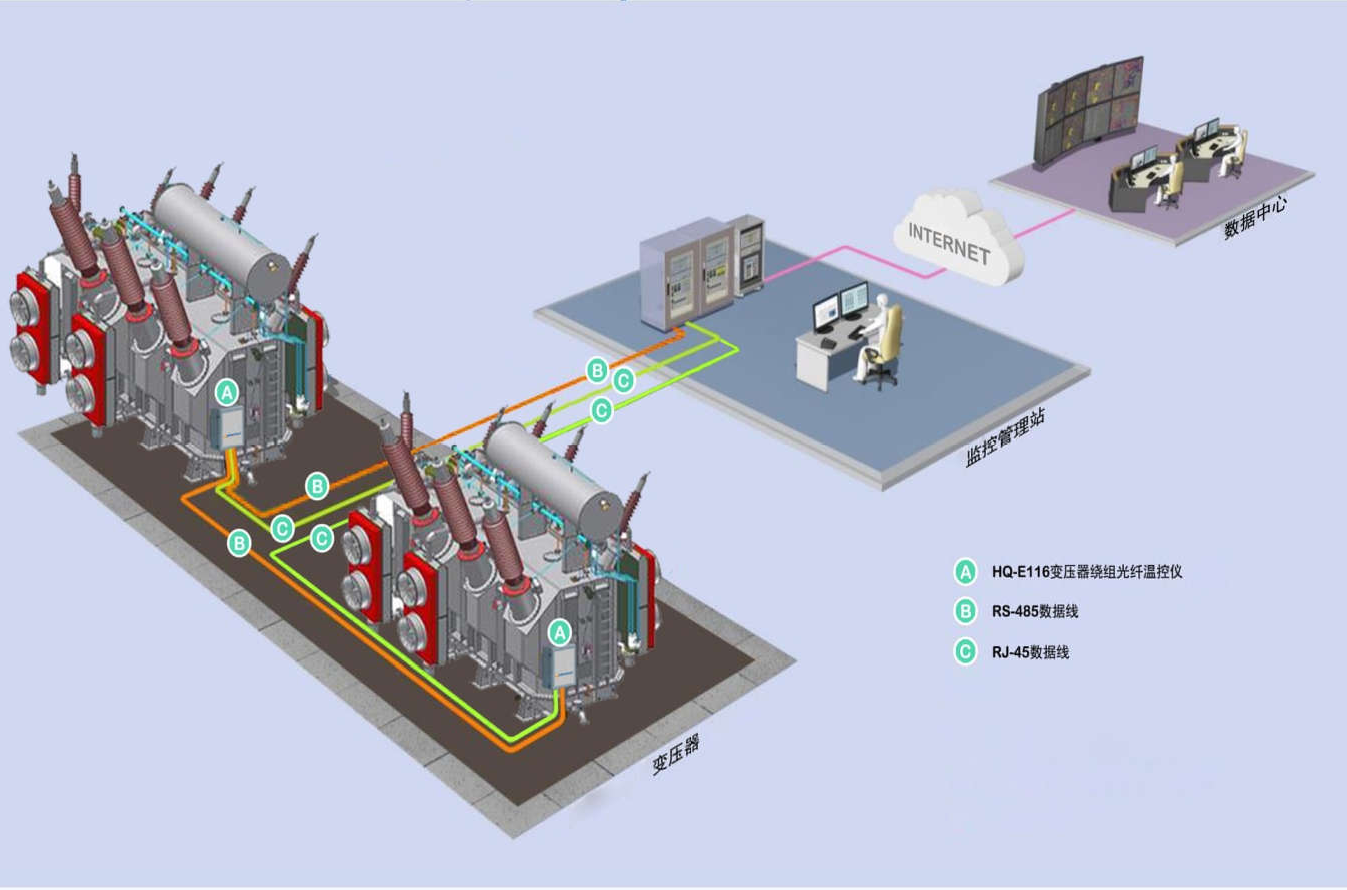

根據設計需要，可通過RS485接口、4-20mA、RJ485等接口將溫度數據實時回傳后臺。

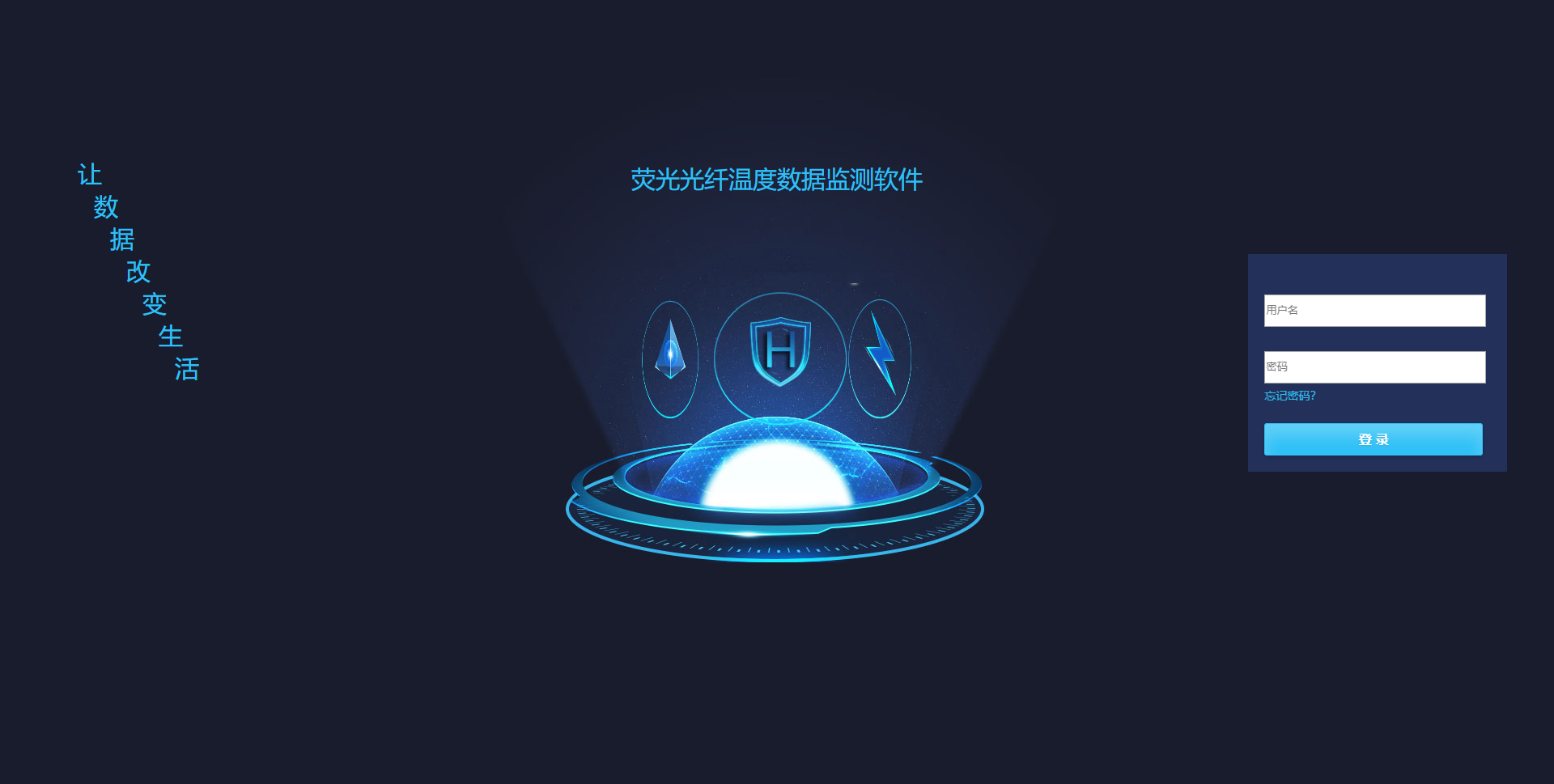

（1）和其光電HQ-TDMS后臺監控系統

和其光電自主研發的后臺監控系統，具有數據解析、存儲、并利用曲線、圖表和矢量圖等方式進行數據展示和分析。為便于用戶使用，在上述基本功能之外，該軟件還具備設備管理、用戶管理和參數設置等功能。

（2）可接入綜自監控系統

設備支持MODBUS協議，開放溫度點表，可接入后臺綜自系統。
